TOP > 鍍金技術

鍍金技術

ストロンジンク(亜鉛+鉄合金鍍金)三価(黒)、(白)

亜鉛-鉄合金めっき<米国・英国・西独・特許>日本表面化学(株)
【 商標 】ストロンジンク塩水噴霧試験で白錆250Hr、赤錆500Hrの超高耐食性です。三価(白)、(白)処理

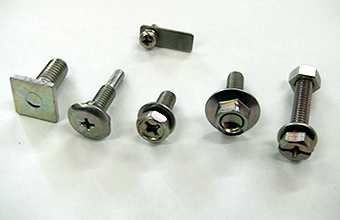

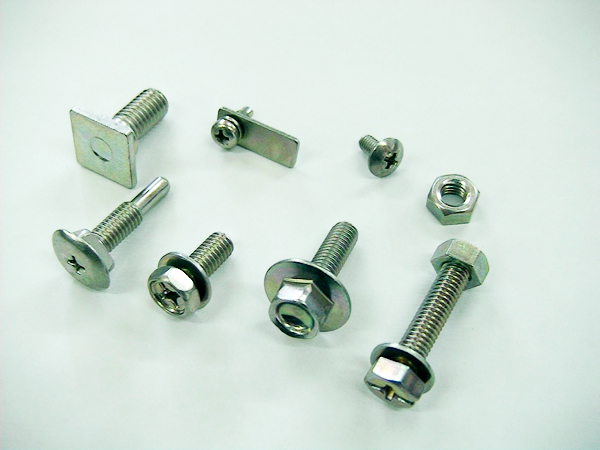

ストロンジンク三価(白)
ストロンジンク三価(白)

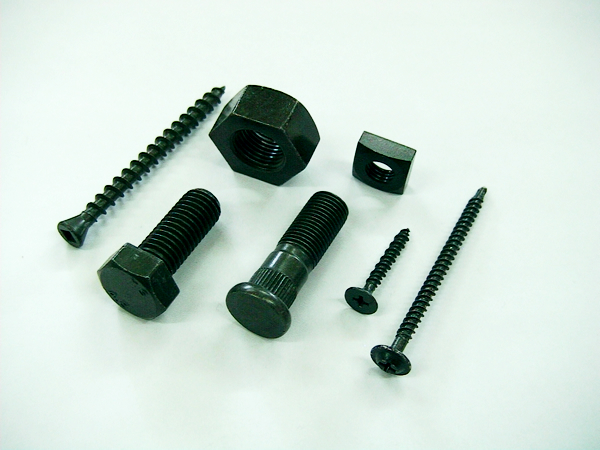

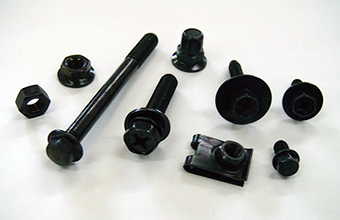

ストロンジンク三価(黒)
ストロンジンク三価(黒)


電気亜鉛めっき

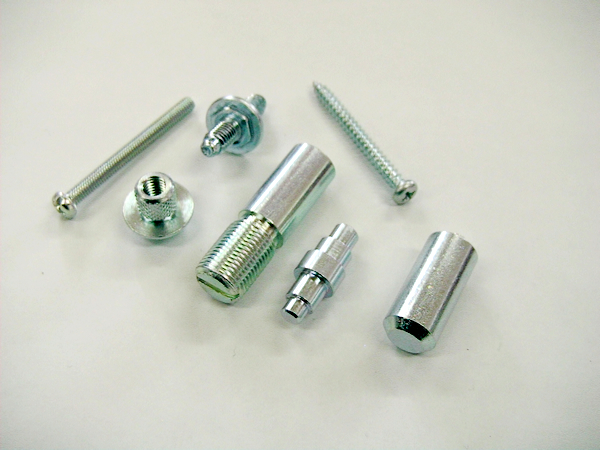

三価クロメート(白)

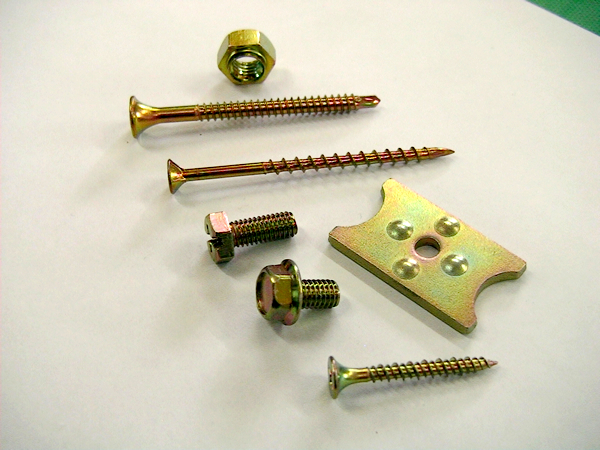

六価クロメート(有色クロメート、

グリーン、ユニクロ)

WAX処理(滑りが良くなります)



ベーキング処理

  【 アメリカ連邦規格では、ロックウエル硬度C40以上の素地に対し亜鉛めっきは、191℃±14℃で3時間以上ベーキングするように規定されています。】
   温度・時間の変更、対応致します。

  電気亜鉛めっき

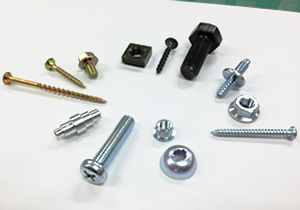

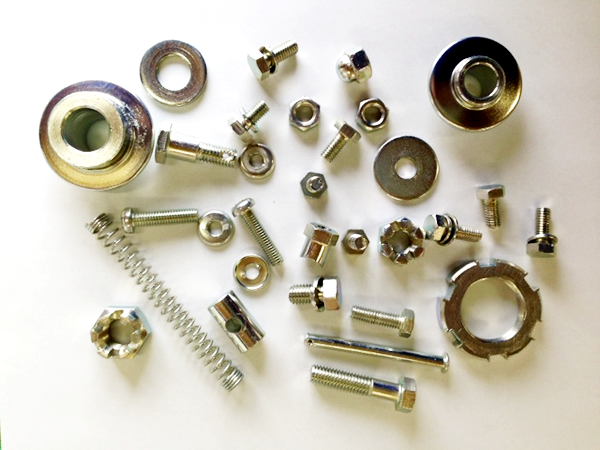

加工例

prev next

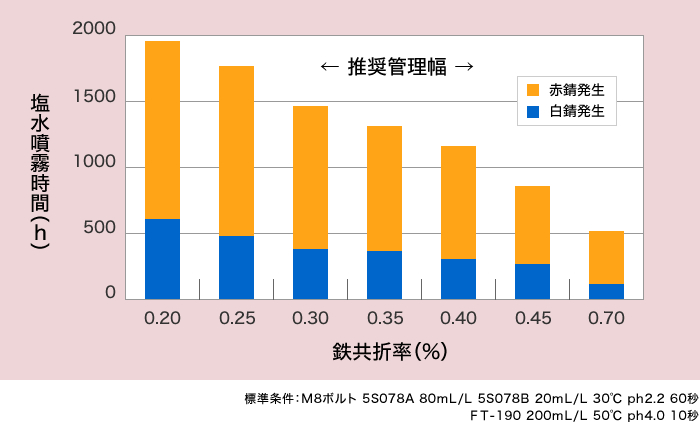

亜鉛-鉄合金めっき三価クロム黒色化成皮膜処理剤

5S078+FT-190
  0.20 0.25 0.30 0.35 0.40 0.45 0.70
外観 画像 画像 画像 画像 画像 画像 画像
表

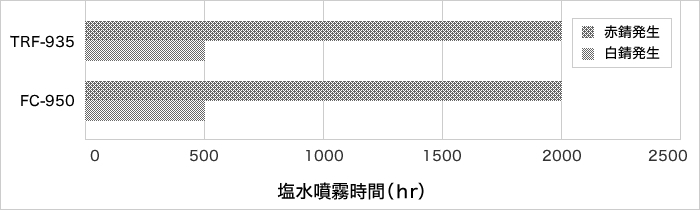

亜鉛-鉄合金めっき三価 トライナーTRF-935の耐食性

  0 120 240 480
TRF-935 画像 画像 画像 画像
FC-950
(六価クロム)
画像 画像 画像 画像
  720 960 1680 2160
TRF-935 画像 画像 画像 画像
FC-950
(六価クロム)
画像 画像 画像 画像
表
2004/04/01
日の表面化学(株) 研究所

TEL:06-6791-9890 FAX:06-6791-9898

TEL:06-6791-9890 FAX:06-6791-9898
